การแนะนำ

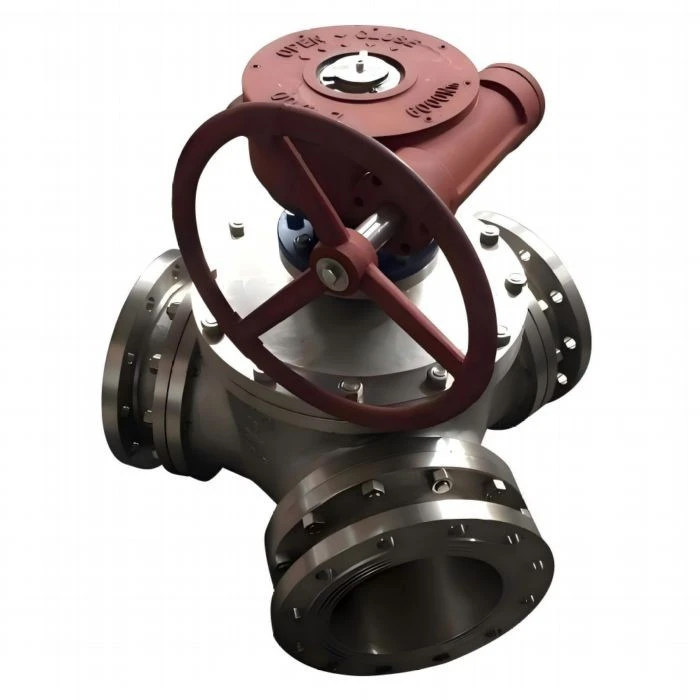

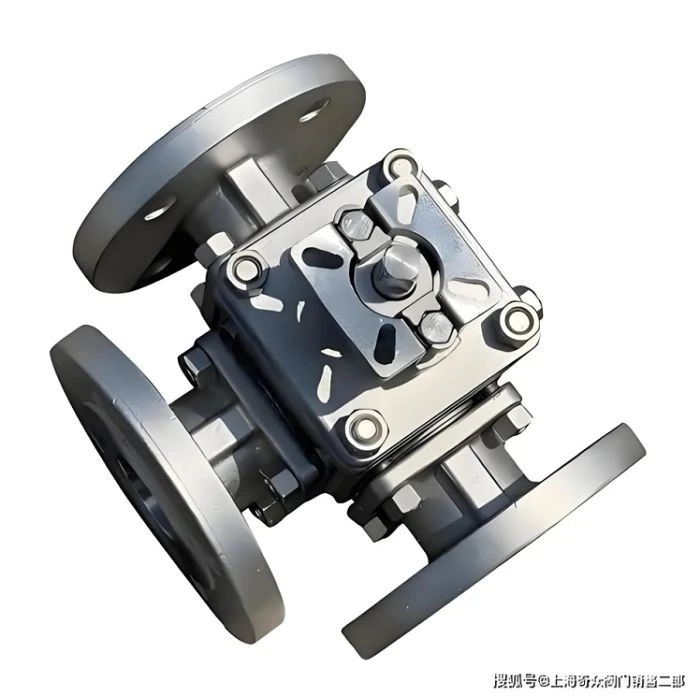

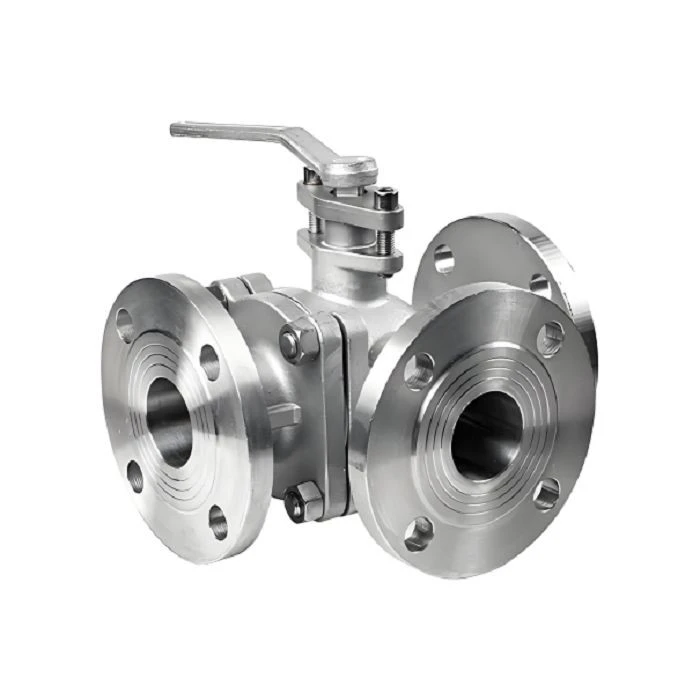

บอลวาล์ว Mutiport Way เป็นบอลวาล์วที่ควบคุมการไหลของตัวกลางผ่านโครงสร้างเส้นทางการไหลสาม-ทางหรือสี่-ทาง และใช้ในระบบไปป์ไลน์ที่ต้องมีการสลับเส้นทางหลาย-
ข้อมูลจำเพาะ
|
ข้อมูลจำเพาะ |
รายละเอียด |
|
แบบอย่าง |
P30A 3 ทาง / P40A 4 ทางหรือ OEM |
|
การก่อสร้าง |
ตัวแยกหน้าแปลนพร้อมพอร์ต 3 หรือ 4 พอร์ต |
|
ขนาด |
1/2" – 10" (DN15-DN250) |
|
ระดับความดัน |
PN16-40 / แอนซี่ 150-300 |
|
การเชื่อมต่อ |
หน้าแปลน RF หรืออื่น ๆ ตามคำขอ รองรับ ASME B16.5 |
|
วัสดุ |
ASTM A105 / ASTM A479 F304 / ASTM A479 F316 |
|
ที่นั่ง |
เบาะนุ่มหรือโลหะ |
|
แผ่นยึดสำหรับแอคชูเอเตอร์ |
ISO 5211 |
|
อุณหภูมิในการทำงาน |
-196 องศาถึง +400 องศา |
|
มาตรฐานการออกแบบ |
ตัวต่อตัว: ANSI B16.34 / ASME VIII Div.1 / EN 12516-1 |
|
หันหน้าไปทางหน้าแปลน |
RF ตามมาตรฐาน EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
การเจาะหน้าแปลน |
รูเมตริกตามมาตรฐาน EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
ระดับความรัดกุม |
API 598 คลาส A / ASME B16.104 / FCI 70-2 Cl. VI / GOST 54808 Cl. ก / TH 12266-1 / ISO 5208 |
|
การออกแบบก้าน |
ป้องกันการระเบิด- |
คุณสมบัติ
เส้นทางการสลับการไหลคงที่:ช่องภายใน (รูปตัว L หรือรูปตัว T-) ของลูกบอลเป็นตัวกำหนดการเชื่อมต่อ และตำแหน่งเปิดและปิดสอดคล้องกับเส้นทางการไหลที่ชัดเจน โครงสร้างลอจิกการสวิตชิ่งถูกกำหนดโดยตรง โดยไม่ต้องมีการควบคุมการประสานเพิ่มเติม
การควบคุมการรั่วไหลจากส่วนกลาง:ฟังก์ชั่นหลาย-เสร็จสมบูรณ์ภายในตัววาล์วตัวเดียว พื้นผิวการซีลจะกระจุกตัวอยู่ในพื้นที่สัมผัสระหว่างบอลกับบ่าวาล์ว สถานะปิดเป็นไปตามข้อกำหนด API 598 Class A และ EN 12266-1 ซึ่งช่วยลดเส้นทางการรั่วไหลที่เกิดจากจุดเชื่อมต่อหลายจุด

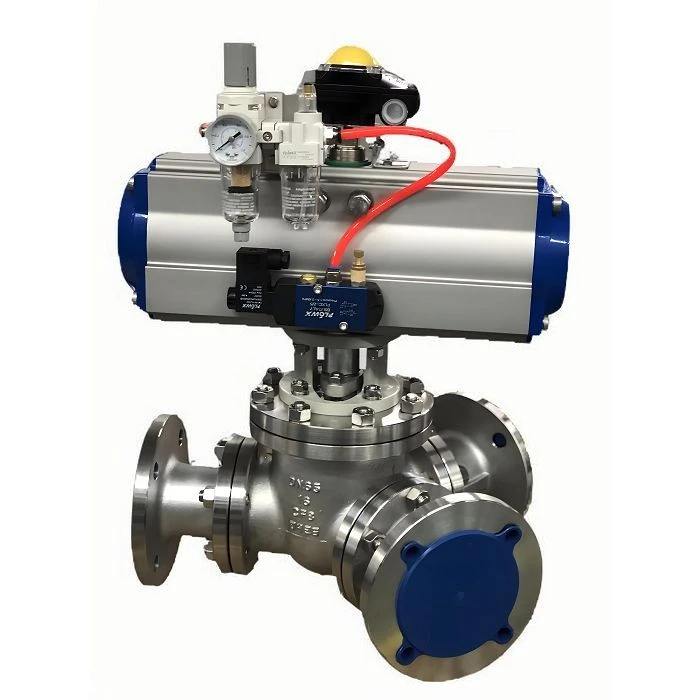

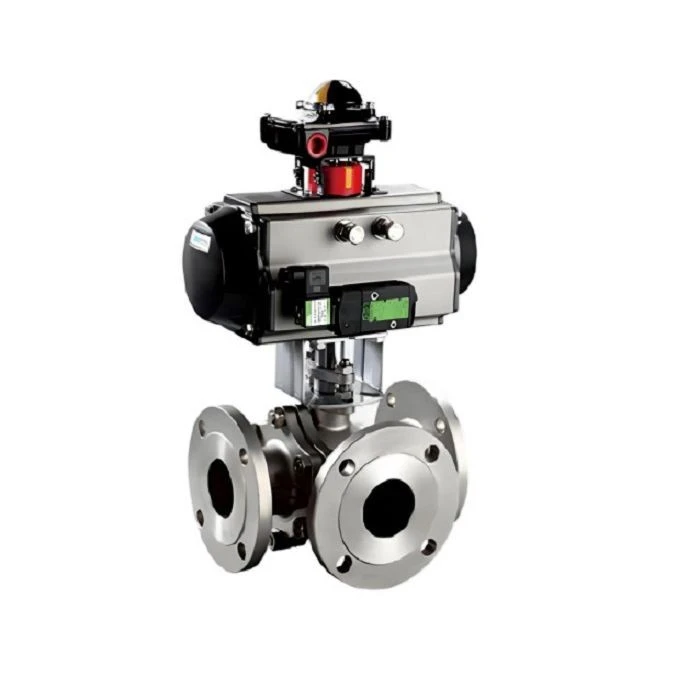

ไดรฟ์แอคชูเอเตอร์แบบรวม:ส่วนต่อประสานด้านบนของตัววาล์วเป็นไปตามมาตรฐาน ISO 5211 การสลับระหว่างช่องการไหลหลายช่องทำได้โดยใช้แอคทูเอเตอร์ตัวเดียวที่ขับเคลื่อนการหมุนของลูกบอล ทำให้ไม่จำเป็นต้องเชื่อมต่อแอคทูเอเตอร์หลายตัว
การใช้งาน
อุตสาหกรรมปิโตรเคมี:ใช้สำหรับการกระจายสื่อหรือการสลับระหว่างไปป์ไลน์กระบวนการหลายรายการ ช่วยให้สามารถแปลงเส้นทางกระบวนการที่แตกต่างกันได้
การบำบัดน้ำ:ใช้สำหรับการสลับทิศทางการไหลและการควบคุมการกระจายระหว่างน้ำไหลเข้า/น้ำทิ้งหรือถังหลายถัง
ยาและเคมีภัณฑ์ขั้นสูง:ใช้ในระบบการผสมสูตรหลาย-ชุดหรือหลาย-เพื่อให้เกิดการสลับและแยกเส้นทางสื่อต่างๆ
ระบบไฟฟ้าและอุตสาหกรรม:ใช้ในน้ำหล่อเย็นหรือระบบเสริมเพื่อให้เกิดการผันกลับของของเหลวและการควบคุมการกลับตัว
